ケーブルはいたるところにありますが、その背後にあるマシンは見落とされがちです。 生産設備を研究している場合、または製造ラインを計画している場合、ケーブル機械が実際に何を意味するのか、どの機械が最も重要かを理解するのに役立ちます。この記事では、ケーブル機械とは何か、それがケーブル生産にどのように適合するか、最も一般的な機械の種類、および装置を選択する前に考慮すべき点について学びます。
ケーブル機械は、導体の準備から完成した巻線とテストまで、ワイヤおよびケーブル製品の製造に使用される機械のグループです。
最も一般的な機械グループには、伸線、撚り線、押出、巻き取りまたはコイリング、および試験装置が含まれます。
適切なケーブル機械は、ケーブルの種類、材料、プロセス段階、生産目標によって異なります。
ほとんどのバイヤーにとって本当の疑問は、ケーブル機械とは何かということだけではなく、完全かつ効率的な生産フローにどの機械が必要かということです。
ケーブル機械とは、電線やケーブルを製造するために使用される装置を指します。これには、導体の準備、より線の結合、絶縁または被覆の適用、完成したケーブルの取り扱い、出荷前の製品品質のチェックを行う機械が含まれます。
実際には、この用語は、ワイヤおよびケーブル機械、ケーブル製造機械、ケーブル製造装置などの語句と重複することがよくあります。これは単一のマシンではなく、幅広いカテゴリです。
統合生産設備をより広く見るために、JOC の 高度なケーブル機械とワイヤ製造設備は 、伸線、撚り線、押出、仕上げシステムが 1 つの製品ファミリーにどのように組み合わされるかを示しています。
ケーブル機械は製造プロセス全体をサポートします。製品によっては、導体の削減、ねじれや束ね、絶縁、ジャケット、シールド、巻線、最終検査が含まれる場合があります。
これは、電力ケーブル、通信ケーブル、産業用ケーブル、自動車用ワイヤーなどのさまざまなケーブル カテゴリにわたって、一貫性の向上、出力の向上、製品寸法の制御、生産上の問題の軽減に使用されます。
銅またはアルミニウムの導体の準備
柔軟性とパフォーマンスを高める撚り線の構築
断熱材と保護用の外層を適用する
完成した製品をリールまたはコイルに巻き付ける
出荷前に電気的および寸法的品質をチェックする
ほとんどのワイヤおよびケーブル プラントは、少数のコア マシン タイプのグループに依存しています。それぞれが異なる生産段階をサポートします。
| マシンタイプ | 主な機能 本番 | 環境での一般的な役割 |
|---|---|---|
| 伸線機 | ダイスによる線径の縮小 | 導体の準備 |
| 撚り機 | 複数のワイヤを撚り合わせて 1 つの導体にします | フレキシブル導体形成 |
| 押出機 | 断熱材またはアウタージャケットを適用する | 絶縁体と外装 |
| 巻き取り装置またはコイリング装置 | 完成したケーブルをスプールまたはリールに巻き付けます | 取り扱いと梱包 |
| 試験装置 | 電気的および寸法的品質をチェックします | 品質管理 |
| 編組または特殊な保護具 | シールドまたは保護構造を追加します | 高度なケーブル構造 |
ケーブル機械を理解する最も簡単な方法は、製造順序を確認することです。

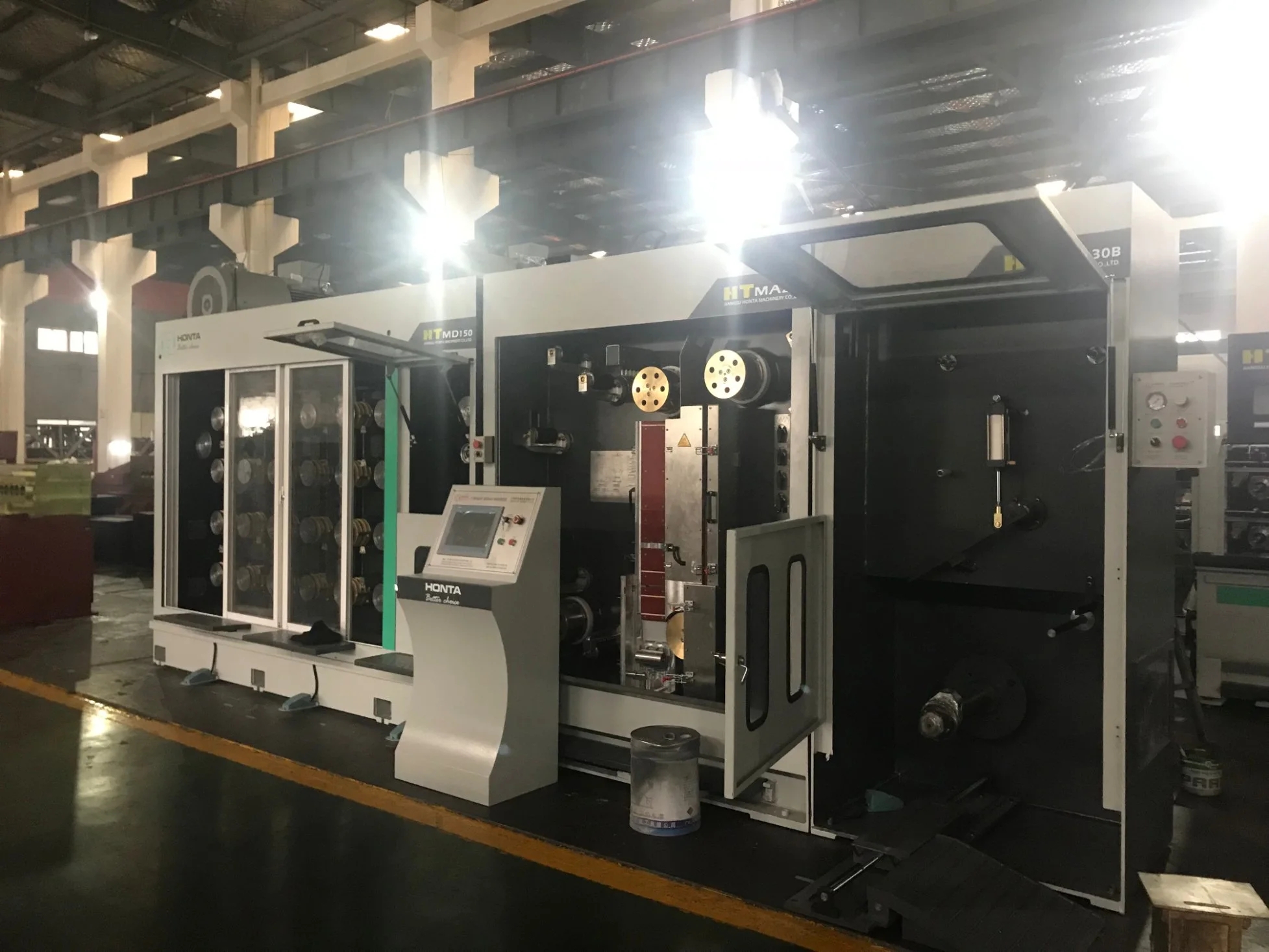

この段階では、金属棒またはワイヤのサイズを小さくし、後の加工に備えて導体を準備します。この最初のステップをより詳細に理解したい場合は、 伸線機とは何かについての JOC の説明が 、線径がどのように縮小されるのか、また、ケーブル製造において伸線が重要である理由についての有益な背景を提供します。
複数のワイヤを組み合わせてより線導体を作成することもできます。これは、柔軟性、強度、または特定のケーブル構造が必要な場合に重要です。
押出機械は、導体の周囲に絶縁体と外側の被覆を施します。この段階は製品の保護と最終的なケーブル構造に直接影響するため、多くのケーブル ラインの中心となります。
ケーブルが形成されたら、保管、輸送、または下流での取り扱いのために、安定した制御された方法で巻き取る必要があります。
完成したケーブルは、寸法精度、絶縁性能、全体的な生産の一貫性がチェックされます。
ヒント: 機械を評価する場合は、1 台の機械を個別に判断するのではなく、生産フロー全体を見てください。ケーブル製造はシステムとして機能します。
実際の工場では、ケーブル機械は単一のスタンドアロン ユニットとしては動作しません。複数の機械がライン速度、張力制御、マテリアルハンドリング、プロセス設定にわたって調整されます。
実際の機械レベルの説明については、 ケーブル機械の仕組みに関する JOC の記事が 、ケーブル機械の一般的な概念と生産における実際の機械の動作を結び付けるのに役立ちます。
機器を比較する場合、マシンのタイプは決定の一部にすぎません。また、機器が自社の製品範囲や生産計画に適合するかどうかも考慮する必要があります。
材料の互換性: 機械は、実行する予定の導体材料と絶縁材料をサポートしている必要があります。
生産範囲: ワイヤのサイズ、ケーブルの種類、および機器が設計されているスループットを確認します。
自動化レベル: より優れた制御システムにより、一貫性が向上し、手動調整が削減されます。
ライン統合: 機器は上流段階と下流段階にスムーズに適合する必要があります。
メンテナンスとサポート: 日常の生産においては、簡単なサービスと利用可能な技術サポートが重要です。
ケーブル機械は、ワイヤまたはケーブル製品の専用、再現可能、スケーラブルな生産を必要とするメーカーに最適です。
特に次の場合に関連します。
生産ラインを構築または拡張するワイヤおよびケーブルのメーカー
基本的な加工から大量生産へ移行する工場
複数のプロセス段階にわたるより厳格な品質管理が必要な企業
一回限りの手動処理ではなく、カスタマイズされたケーブル生産を計画しているチーム
よくある間違い: 1 つのマシンの仕様のみに基づいて機器を選択する。ほとんどの場合、機械を完全な製品構成と生産フローに適合させることがより良い決定です。
正しい選択は、何を作りたいかによって異なります。単純な絶縁ワイヤを製造する工場では、より複雑な撚線ケーブルや特殊ケーブルを製造する工場と同じセットアップは必要ありません。
ラインではどのような製品を生産する必要がありますか?
どのような導体材料が使用されるのでしょうか?
1 台の機械が必要ですか、それとも調整された生産ラインが必要ですか?
自動化、監視、品質管理はどの程度重要ですか?
どのような出力レベルと柔軟性が必要ですか?
| 必要な場合... | 重点を置く... |
|---|---|
| 導体径を小さくする | 伸線機械 |
| 柔軟な撚り線の作成 | より線または束ねる装置 |
| 断熱材や外装を施します | 押出機械 |
| 完成したケーブルを清潔かつ効率的に取り扱う | 巻き取り、コイリング、および巻き取りシステム |
| 購入前に幅広い機器オプションを確認してください | 技術カタログと統合製品ページ |
モデルを比較する前に、より広範な製品概要が必要な場合は、JOC の ケーブル機械のダウンロード リソース が次のステップとして役立ちます。このリソースにはケーブル機械のカタログと関連製品ドキュメントが含まれているためです。
ケーブル機械は、導体の準備から絶縁、巻線、試験に至るまでワイヤおよびケーブル製品を製造するために使用される装置システムです。主要な機械グループとそれらが生産のどこに適合するかを理解すると、工場の実際のプロセスのニーズに合った機器を選択することがはるかに簡単になります。
A: ケーブル機械とは、導体の準備、絶縁、巻線、品質管理装置を含む、ワイヤーとケーブルの製造に使用される機械を意味します。
A: 多くの場合、そうです。この用語は、電線やケーブルを製造するための装置について議論する際に同じ意味で使用されることがよくあります。
A：それは商品によります。多くの場合、伸線機、撚り機、押出機が中心となりますが、最も重要な機械は、対象製品ラインの重要なステップを制御する機械です。
A: いいえ。機器の組み合わせは、ケーブルの種類、導体材質、製品設計、および工場に 1 台の機械が必要か、それとも完全なラインが必要かによって異なります。
A: 製品計画、材料要件、プロセス段階、および生産目標から始めます。次に、単一の機械の個別の機能ではなく、完全な生産フローに基づいて機械を選択します。
