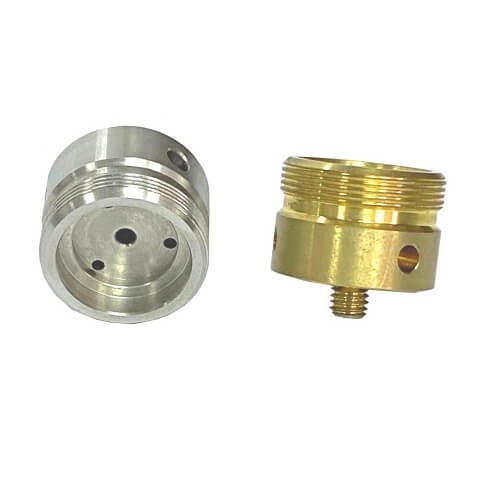

CNC 加工されたバルブ本体 に適切な材料を選択することが 、簡単にできることはほとんどありません。厳密な計算が必要です。エンジニアは、単価、加工の現実性、現場での長期的な信頼性のバランスを取る必要があります。重要なフロー コンポーネントを設計するときは、推測する余裕はありません。
真鍮とステンレス鋼はどちらも信頼できる業界標準として機能しますが、用途に合わせて合金を調整しないと重大な結果が生じます。間違った金属を選択すると、コンポーネントが早期に故障する危険があります。法規制順守の問題に直面する可能性があります。さらに、製造予算が不必要に膨らむ可能性があります。材料の選択を誤ると、流体システム全体が混乱し、生産コストのかかるダウンタイムが発生します。
このガイドは、次のプロジェクトのための客観的でエンジニアリングに焦点を当てたフレームワークを提供します。コスト効率に優れるため、どのような場合に真鍮を指定するべきかを正確に評価します。また、ステンレス合金のプレミアム価格が正当化される場合についても詳しく説明します。材料特性を圧力閾値、環境条件、および加工制約に適合させる方法を学びます。
真鍮は優れた機械加工性と低い工具コストを備えているため、標準的な空気圧流量制御や非腐食性流体の用途において非常に費用対効果が高くなります。
ステンレス鋼は、高圧システム、攻撃的な化学物質、および厳格な衛生コンプライアンスに不可欠な、優れた引張強度と耐食性を備えています。
総所有コスト (TCO) は、原材料の価格だけではなく、CNC 加工のサイクル タイム、工具の摩耗、寿命を考慮する必要があります。
経験豊富な OEM 製造パートナーと提携することで、選択した合金に関係なく、適切な材料認証と厳しい幾何公差の順守が保証されます。
バルブボディは、流量調整のための中央ハウジングとして機能します。それらの構造的完全性がシステム全体の成功を左右します。材質の劣化は液漏れに直結します。システム圧力が急激に低下します。最悪の場合、致命的な機械的故障につながります。これらの障害は生産ラインを停止させ、オペレーターに重大な安全上の危険をもたらします。
設計を承認する前に、明確な成功基準を定義する必要があります。材料を適切に選択すると、ベースライン動作圧力をシームレスに満たすことができます。劣化することなく、あらゆる外部環境条件に対応します。さらに、大規模生産向けに CNC サイクル時間を最適化します。部品を迅速、正確、そして一貫して加工したいと考えています。
コストとパフォーマンスの比率を評価することは依然として重要です。コンポーネントを過剰に設計すると、重大な危険に直面します。真鍮で簡単に十分な場合にステンレス鋼に予算を浪費すると、利益率が破壊されます。逆に、アンダーエンジニアリングには同様に高いリスクが伴います。腐食性の高い環境で真鍮を使用すると、多額の保証請求が発生します。ブランドの評判を永久に傷つけてしまいます。操作上の要求に合わせて金属を正確に位置合わせする必要があります。
材料選択におけるよくある間違い:
純粋に原材料のスポット価格に基づいて合金を選択します。
高湿度や塩分への曝露などの外部環境要因を無視します。
材料の機械加工性の評価について CNC プログラマに相談しなかった。
真鍮は依然として製造において非常に好まれている材料です。無数の標準アプリケーションにわたって信頼性の高いパフォーマンスを提供します。この合金は銅と亜鉛をブレンドしており、優れた物理的特性をもたらします。
主な利点
真鍮は優れた熱伝導性を備えています。動作中に急速に熱を放散します。また、標準的な水および周囲空気に対する自然な耐腐食性も備えています。最も重要なのは、真鍮は非常に速い CNC 加工サイクルタイムを誇ります。切削工具は真鍮を楽々とスライスします。工具の摩耗は信じられないほど低いままです。旋削加工中に切りくずがきれいに分離されます。これらの要因により、単価が大幅に低下します。
理想的な使用例
真鍮は低圧から中圧の用途でよく使用されます。これは、世界中のの標準として機能します 空気圧流量制御システム 。 HVAC コンポーネントは真鍮のハウジングに大きく依存しています。標準的な住宅用および商業用の配管設備には、ほぼ独占的に真鍮が使用されています。精密な真鍮製 のバルブ本体は、 日常の商業需要に簡単に対応します。
制限とリスク
真鍮にはその利点にもかかわらず、特定の脆弱性があります。非常に攻撃的な水系では脱亜鉛に注意する必要があります。これが起こると、合金から亜鉛が浸出します。残った銅の構造は多孔質になり、もろくなり、亀裂が入りやすくなります。
真鍮は、合金鋼と比較して引張強度が低いという特徴もあります。この特性により、最大圧力定格が厳密に制限されます。真鍮は極端な水圧環境では展開できません。
最後に、コンプライアンスの課題に直面することになります。標準的な黄銅には、被削性を向上させるために微量の鉛が含まれています。最新の基準を満たすには、エコ黄銅などの特定の鉛フリー黄銅合金が必要になることがよくあります。これらの特殊合金は、RoHS 指令と厳格な飲料水規制への準拠を保証します。
運用環境が悪化すると、エンジニアはステンレス鋼に目を向けます。この堅牢な素材は、劣悪な金属を破壊する厳しい条件にも耐えます。
主な利点
ステンレス鋼は優れた機械的強度を実現します。極度のストレス下でも構造の完全性を維持します。また、非常に広い温度耐性も得られます。極低温冷凍や工業用の極度の熱にも簡単に耐えられます。さらに、316L のような合金は、広範囲の腐食性化学物質に対してほぼ耐性を備えています。酸化剤はその不動態酸化クロム層に浸透できません。
理想的な使用例
エンジニアは、要求の高い分野向けに ステンレス鋼のバルブ本体を指定します 。産業用液体冷却システムでは、長期的なスケールの蓄積を防ぐ必要があります。積極的な化学処理プラントではステンレス製コンポーネントが必須です。高圧油圧装置は、その最高の引張強度に依存しています。さらに、食品、飲料、医療グレードのアプリケーションでもそれが必要とされます。ステンレス鋼は FDA および NSF の衛生検査に簡単に合格します。
制限とリスク
ステンレス鋼を指定する場合は、製造上のハードルを覚悟する必要があります。真鍮と比較して、機械加工性の評価が大幅に低くなります。この材料は、切断プロセス中に加工硬化する傾向があります。これにより、工具の摩耗が大幅に増加します。生産時間が長くなり、製造コストが直接上昇します。
また、初期の原材料費の高騰にも直面します。高級 316L ステンレスを調達するには、より大きな初期予算が必要です。
さらに、最終組み立て中にネジ山がかじりつく危険性があります。圧力がかかると糸が永久に融合する可能性があります。これを防ぐには、適切なねじ公差を設計します。特定の表面処理または焼き付き防止潤滑剤も塗布する必要があります。
ステンレス設計のベスト プラクティス:
バルブが塩化物や海洋環境にさらされる場合は、304 ではなく 316L を指定してください。
ステンレスでは切りくずの排出が難しいため、不必要に深いタップ穴の設計は避けてください。
機械工と協力して、可能な場合はねじ切りではなく転造ねじを実装します。
これら 2 つの金属のどちらかを選択するには、体系的な評価が必要です。エンジニアリング図面を完成させる前に、4 つの重要な柱を分析する必要があります。
バルブを通過する流体またはガスの正確な化学組成を厳密に評価する必要があります。培地の pH レベルを決定します。流れ中に浮遊する研磨粒子を特定します。標準的な空気と水は一般的に真鍮に有利です。酸性溶液にはすぐにステンレス鋼が必要になります。
外部環境要因も評価します。バルブは海洋環境で塩水噴霧にさらされたままになりますか?食品加工施設では毎日腐食性の化学物質による洗浄にさらされるのでしょうか?これらの外部条件は、内部媒体と同様にステンレス鋼にも厳密に影響を与えます。
アプリケーションの特定の降伏強度要件と、選択した合金の機械的特性を比較してください。真鍮は標準の空気圧を安全に処理します。ただし、耐久性の高い産業用油圧機器には、304 または 316 ステンレス鋼の堅牢な機械的特性が必要です。
材料の選択が肉厚設計にどのような影響を与えるかを検討します。ステンレスは引張強度が高いため、多くの場合、より薄い壁でバルブ本体を設計できます。これにより、コンポーネント全体の重量が軽減されます。逆に、真鍮製の本体では、同じ圧力定格に耐えるために、より厚い壁が必要になる場合があります。
選択した材料が製造コストにどのような影響を与えるかを大規模に分析します。材料の除去速度は 2 つの合金間で大幅に異なります。
真鍮は高速加工が可能です。 CNC スピンドルは最大 RPM で動作できます。より長い工具寿命とより迅速な部品交換を実現します。これにより、大量生産時のユニットあたりのコストが大幅に削減されます。
ステンレス鋼には厳密な工具セットアップが必要です。機械工は、特殊な高価な切削インサートを使用する必要があります。作業の硬化を防ぐために、より遅い送りと速度をプログラムする必要があります。これらの遅いサイクルは、最終コンポーネントの価格を直接的に上昇させます。パフォーマンス上の利点が、この追加の加工費用に見合ったものであるかどうかを計算する必要があります。
設計段階の早い段階でコンプライアンス要件を組み立てる必要があります。規制機関は、特定の業界における材料の選択を厳しく管理しています。
NSF および FDA の基準は、食品、飲料、飲料水の材料の安全性を規定しています。通常、検査に合格するには、認定された 316 ステンレスまたは特殊な低鉛黄銅が必要です。一方、REACH 指令と RoHS 指令は、世界のエレクトロニクスおよび機器の製造を管理します。これらの規制上のハードルをスムーズにクリアするために、選択した合金が適切な材料認証を取得していることを確認してください。
材料特性と性能チャート
評価指標 | 黄銅快削材（C36000） | ステンレス鋼(タイプ316L) |
|---|---|---|
被削性評価 | 100% (業界標準ベンチマーク) | ~36% (より遅い速度/送りが必要) |
抗張力 | 中程度（約338MPa） | 高圧（約485MPa） |
耐食性 | 良好 (重度の酸に弱い) | 優れています (多くの化学物質に対して耐性があります) |
熱伝導率 | 高（放熱性に優れる） | 低い（熱がこもりやすい） |
生産単価 | 低い (速いサイクル、低い工具摩耗) | 高 (遅いサイクル、頻繁な工具交換) |
適切な合金を選択しても、方程式の半分しか解決されません。製造プロセスで設計が完璧に実行されることを確認する必要があります。信頼できると提携することで、 OEM CNC 加工専門家 生産リスクを最小限に抑えます。
どちらの材料も、非常に厳しい幾何公差を保持できます。ただし、長期間の生産工程にわたって内部ボアとバルブシートの精度を維持するには、別の戦略が必要です。
鋼の機械加工では、工具を常に監視する必要があります。切削インサートは摩耗が早くなり、内径寸法が公差から外れてしまう可能性があります。オペレータは厳格な品質チェックと頻繁な工具オフセットを実装する必要があります。逆に、真鍮は長期間安定した生産を可能にします。工具の摩耗は最小限に抑えられ、数千の部品にわたって寸法安定性が確保されます。
内部表面粗さ (Ra) はバルブ本体にとって重要であることがわかります。適切なシールの装着は、滑らかな内部仕上げに完全に依存します。穴が粗すぎると、O リングが裂け、バルブから漏れが発生します。
材料の粒子構造がこの結果に影響します。真鍮は簡単に磨けます。標準の切削工具を使用して優れた表面仕上げを実現します。ステンレス鋼では、鏡のような Ra 値を達成するために、バニシングや精密ホーニングなどの二次加工が必要になることがよくあります。適切なシールを確保するには、図面上で正確な Ra 要件を指定する必要があります。
材料の検証に関して妥協することはできません。材料試験報告書 (MTR) の必要性は依然として絶対的です。製造パートナーには厳格な原材料のトレーサビリティを要求する必要があります。
偽造合金や規格外の合金が世界市場に溢れています。未承認の鉛含有量を含む真鍮のバッチを受け取ると、製品ライン全体が台無しになります。 316L と誤ってラベル付けされた 304 ステンレスを受け取ると、腐食環境では致命的な現場故障が発生します。評判の良いメーカーは、鋳造工場から最終の輸送箱に至るまで、あらゆる金属ビレットを追跡しています。これらは化学組成の文書化された証拠を提供します。
理想的なバルブボディ材料を選択するには、エンジニアリング要件と生産予算を厳密に評価する必要があります。物理的な材料特性を実際の現場条件と一致させる必要があります。
候補者リストのロジック:
コスト重視の標準的な空気圧または水システムには真鍮を選択してください。ここでは、機械加工性が投資収益率を高めます。
過酷な環境、高圧、厳しい規制要求に対応するには、ステンレス鋼を選択してください。フィールドでの失敗が絶対に避けられない場合に指定します。
次のステップ: 特定の環境変数を直ちにロックインします。正確な圧力制限、媒体の化学組成、規制遵守のニーズを文書化します。これらのパラメータを定義したら、CNC 加工パートナーに直接相談してください。両方の材料を比較するプロトタイプのコスト分析をリクエストしてください。このデータ主導のアプローチにより、最適なパフォーマンスと製造効率のバランスが保証されます。
A: ステンレス鋼のバルブ ボディは一般に、真鍮よりもユニットあたりのコストが大幅に高くなります。この価格差は 2 つの要因から生じます。まず、高級ステンレス合金は原材料価格が高くなります。第二に、ステンレス鋼の機械加工性評価ははるかに低いです。これにより、より遅い CNC スピンドル速度が必要となり、サイクルタイムが増加し、工具の摩耗が加速され、製造コストが大幅に増加します。
A: 真鍮は標準的な空気圧流量制御に完全に機能し、通常は最大 250 ～ 300 PSI の圧力を安全に処理します。優れたシール性を発揮します。ただし、用途に超高圧の産業用空気圧や、これらのしきい値を超える深刻な油圧ストレスが含まれる場合は、構造の変形や破裂を防ぐためにステンレス鋼に移行する必要があります。
A: 特定の OEM CNC 加工ソリューションを利用することで、ねじのかじりを防止できます。機械工は、従来のねじ切りの代わりにねじ転造を実装して、表面の完全性を向上させることができます。許容できる場合には、より緩めのねじクラス公差を設計する必要もあります。最後に、組み立て中に焼き付き防止化合物または特殊な焼き付き防止コーティングを適用すると、ねじ山の冷間圧接が効果的に阻止されます。
A: タイプ 304 ステンレスは一般的な耐久性に優れており、優れた強度とベースライン耐食性を備えています。ただし、一般的にバルブ本体としてはタイプ 316 (または 316L) が優れた選択肢であると考えられています。モリブデンが含まれており、孔食や攻撃的な腐食性媒体、特に塩化物や工業用化学物質に対する耐性が劇的に向上します。
