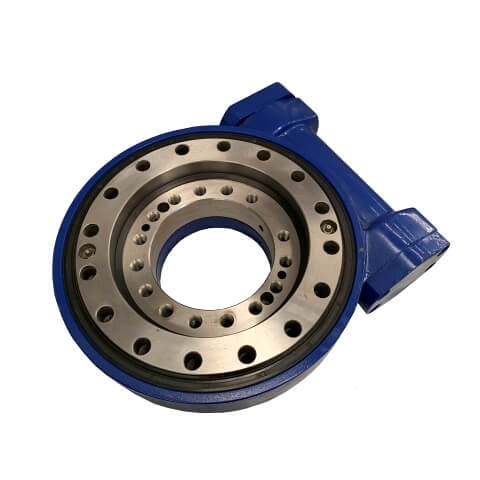

異常気象下で旋回機構が故障すると、プロジェクトの実行可能性と現場の安全性が直接的に損なわれます。太陽追跡装置の設計における賭け金は依然として非常に高いままです。の指定は ソーラー旋回ドライブ 、決して単純なトルク計算ではありません。動的風荷重、数十年にわたる継続的な環境悪化、正確な角度追跡のバランスを取る必要があります。エンジニアは複数の変数を同時に評価する必要があります。存続を保証するために、一般的なカタログ番号だけに依存することはできません。標準仕様では、局所的な気象現象が無視されることがよくあります。このガイドは、厳格な評価フレームワークを提供します。当社は、エンジニアと調達チームがドライブを効率的に候補リストに挙げて指定できるよう支援します。運用上の現実に基づいて重要な調達決定を行う方法を学びます。私たちは、大規模な事業規模の導入全体にわたって長期的な機械的回復力を保証することに重点を置いています。
仕様では、動作トラッキング トルクよりも保持トルク (生存風荷重) を優先する必要があります。
内部ベアリング構造 (クロスローラーベアリングの使用など) により、大きな転倒モーメントに対処するドライブの能力が決まります。
モーターの選択には精度とメンテナンスのバランスが必要です。DC モーターはシンプルな電子統合を提供しますが、油圧システムは複雑さを犠牲にして生の力を提供します。
実際の現場での寿命は、検証可能な IP 定格、特殊な潤滑、実証済みのバックラッシュ防止設計に依存します。
早期失敗によるビジネスコストを明確に定義する必要があります。旋回機構を現場で交換すると、太陽光発電所のエネルギー均等化コスト (LCOE) に重大な損害が生じます。人里離れた砂漠で重いギアボックスを交換するには、物流上の大きなハードルが伴います。クレーンのレンタル、専門的な労働力、エネルギー生産の損失により、莫大な経済的負担が加わります。ただギアを購入するだけではありません。中断のないサイト運営に投資しているのです。
正しく指定されたドライブは、毎日安定した回転精度を提供する必要があります。この精度により、年間を通じてソーラーパネルの効率が最大化されます。また、20 ～ 25 年の耐用年数にわたって、予測できない多方向からの厳しい力にも耐える必要があります。あなたは極端な気象異常に備えて設計しています。嵐は激しく、そして速く襲いかかります。ドライブは、これらのイベント中に唯一の構造アンカーとして機能します。
単軸システムと二軸システムを注意深く区別する必要があります。単軸トラッカーは太陽を東から西に追跡します。 2 軸システムには、特殊な 2 軸機構が必要です。複合的な垂直方向と水平方向の応力要因を同時に管理します。太陽 追尾旋回ドライブは、 継続的な周期的負荷の下で動作します。サイズが不適切な場合、材料の摩耗が急速に加速します。
回転精度: パネルが太陽に対して最適な角度を維持できるようにします。
生存能力: 突然のマイクロバーストや重い雪の荷重に耐えます。
期待耐用年数: 施設の 25 年の財務モデルと一致します。
エンジニアは仕様段階でトラッキング トルクと保持トルクを混同することがよくあります。トラッキングトルクは動的荷重を表します。これは、通常の気象条件下でアレイを移動するために必要な生の力です。この指標は一般的に低いままであり、非常に予測可能です。アレイのバランスの取れた重量と予想されるベアリング摩擦を使用して計算します。
保持トルクは臨界静荷重を表します。それは究極の生存指標として機能します。これは、システムを所定の位置に安全にロックするためのドライブの容量を定義します。激しい風が吹いたり、大雪が積もったりすると、この構造上の限界が積極的に試されます。高い保持トルクにより、パネルが制御不能に回転するのを防ぎます。
転倒モーメント容量には、同等のエンジニアリング上の注意が必要です。大きなパネルアレイがまさに巨大な船の帆のように風を捉えます。これにより、中央のトルク チューブに沿って大きなレバーアーム効果が生じます。結果として生じる力は、ギアボックス ハウジングに直接伝達されます。このような極端な曲げモーメントに安全に耐えられるドライブを指定する必要があります。
保持トルクを過少に指定する誘惑を避けてください。初期の調達コストを節約すると、後になって致命的な機械的故障が発生することがよくあります。激しい嵐が起こると、サイズ以下のギアが簡単に完全に剥がれてしまいます。この間違いは、初期段階のユーティリティ規模の展開で頻繁に見られます。常に最悪のシナリオを想定して設計してください。
負荷メトリック | 力の種類 | 工学的定義 | フィールドの重要度 |
|---|---|---|---|
トラッキングトルク | 動的 / 運用可能 | 穏やかな天候時にパネルを移動するには回転力が必要です。 | 低い。毎日のエネルギー収量に影響を与えますが、致命的な障害を引き起こすことはほとんどありません。 |
保持トルク | スタティック / サバイバル | 静止位置にロックされているときに耐えられる最大の力。 | 過激。強風時のギアの剥がれを防ぎます。 |
ひっくり返る瞬間 | 曲げ・レバーアーム | 中心軸を傾けたり折ったりしようとする力に対する抵抗力。 | 高い。トラッカー列全体の構造的完全性を決定します。 |
ギアの選択は、激しい嵐の際のシステムの安定性を左右します。エンジニアは密閉型ウォームギヤと標準平歯車を評価する必要があります。ウォーム ギアは本質的に信頼性の高いセルフロック機能を備えています。突然の強風時の逆走防止に最適です。平歯車は操作効率が高くなりますが、十分なロック能力がありません。突風により平歯車が簡単に後方に押されます。
プレミアムメカニズムでは、特殊な内部ベアリングが頻繁に使用されます。クロス ローラーベアリングは、 膨大な構造上の要求を難なく処理します。標準のボールベアリングよりもはるかに優れた同時ラジアル荷重、アキシアル荷重、およびモーメント荷重を処理します。ローラーは互いに垂直に配置されます。この独自の形状により、ケーシング内部の微細な構造のたわみが防止されます。このようなたわみは、時間の経過とともに必然的に不均一なギアの摩耗を引き起こします。
機械的なバックラッシュの管理も重要なエンジニアリング作業です。過剰なバックラッシュは、日々の追跡精度を著しく低下させます。また、危険な「風によるバタつき」も発生します。嵐の際、バタバタパネルは激しく振動します。これにより、鋼構造全体の機械的疲労が加速されます。精密機械加工により、このバックラッシュは大幅に最小限に抑えられます。高品質のドライブは、バックラッシュを厳しいアーク分しきい値未満に維持します。
モーターの選択は、長期的なメンテナンスサイクルに大きく影響します。以下に主要なソリューション カテゴリとそのトレードオフの概要を示します。
直流 (DC) 構成
DC モーター旋回ドライブは、 依然として太陽光発電アプリケーションの絶対的な業界標準です。これらはトラッカーの制御電子機器にシームレスに統合されます。太陽電池アレイまたはローカル バッテリー システムから直接電力を取得します。非常に高い追跡精度を実現します。ただし、ブラシ付きバージョンは依然として物理的なブラシの摩耗の影響を受けやすいです。ブラシレスタイプでは摩耗はなくなりますが、より複雑な電子コントローラーが必要になります。
油圧構成
油圧 モーター旋回ドライブは、 非常に特殊な重負荷の役割を果たします。優れた電力密度を提供します。重い動的負荷の下でも、実用規模の大規模なアレイを簡単に移動できます。ただし、導入には大きなリスクが伴います。高いメンテナンスのオーバーヘッドが必要になります。液体の漏れは環境に重大な危険をもたらします。複雑なポンプとホースの配線は、通常、分散型トラッカー列には理想的ではありません。
交流 (AC) 構成
AC モーターは、特定のグリッド接続セットアップに完全に適合します。デフォルトでは一定速度で動作します。これは、DC 同等品によって提供される可変制御とは明らかに対照的です。局所的な速度管理には専用のインバータが必要です。一般にメンテナンスは低コストですが、初期の電気統合コストが高くなる可能性があります。
屋外への導入では、機器が容赦ない劣化にさらされます。侵入保護 (IP) の評価は完全に交渉の余地がありません。 IP65 は絶対最小許容ベースラインとして機能します。砂漠環境では IP66 または IP67 定格を強くお勧めします。ほこりの多い領域では、内部シールが急速に破壊されます。砂の侵入は、精密ギアに対するサンドペーパーのような役割を果たします。
熱膨張と潤滑には特別な注意が必要です。実装の現実は、標準的な既製グリースが失敗することを証明しています。標準グリースは冬の氷点下の気温では固まります。夏の暑さのピーク時には出血もします。幅広い温度の合成潤滑剤を使用するドライブを指定します。ポリウレアベースの合成グリースは、多くの場合、過酷な環境で最高のパフォーマンスを発揮します。
耐食性は動作寿命を直接延長します。購入前に住宅材料を厳密に評価してください。最適な粉体塗装の厚さを主張します。耐紫外線性の外装シールが必要です。湿気と紫外線により、粗悪なプラスチックは数か月以内に分解されます。これらの要素は、25 年間の屋外展開を成功させるために引き続き不可欠です。
調達チームはサプライヤーに完全な透明性を要求する必要があります。トルク制限を維持するための生のテスト データを要求します。シミュレートされた加速ライフサイクル テストの結果を要求します。マーケティング上の主張は、現場での生存を保証するものではありません。評判の良いメーカーは、喜んでエンジニアリングテストレポートを提供します。構造エンジニアと一緒にこれらの文書を確認してください。
厳密なプロトタイピング段階を早い段階で開始します。最初は限定されたドライブを購入することをお勧めします。現場で実際の環境ストレステストを受けさせます。少なくとも 1 つの厳しい天候シーズンを通して彼らのパフォーマンスを監視してください。これは、最終的な部品表 (BOM) を標準化する前に実行してください。実用規模の展開では、エンジニアリング上の小さな欠陥が指数関数的に拡大します。
保証の制約を注意深く精査してください。メーカーの保証が無効になるものを正確に理解してください。注油間隔を怠ると、すぐに適用範囲が無効になることがよくあります。特定の高風速時にトラッカーを操作すると、無効条項がトリガーされる可能性があります。巨額の資本投資を保護するには、細字部分をお読みください。
太陽旋回機構を指定することは、依然としてリスクを軽減するための厳格な取り組みです。エンジニアは、仮定ではなく検証可能なデータに基づいて意思決定を行う必要があります。一般的なサイジング方法は完全に避けてください。プロジェクトが存続できるかどうかは、構造的な回復力にかかっています。
保持トルク要件を地域のピーク風データと正確に一致させます。
チームの実際のメンテナンス能力に基づいて、最適なモーターのタイプを選択してください。
厳格な環境シールと特殊な幅広い温度での潤滑を徹底します。
最終的な調達注文を発行する前に、バックラッシュ防止メカニズムを検証します。
今すぐ専門のアプリケーション エンジニアに直接相談してください。アレイ固有の転倒モーメントの計算を徹底的に確認してください。プロジェクトの寿命を確保し、運用成果を最大化します。
A: ドライブは完全な密閉型ユニットです。ベアリング、ギア機構、保護ハウジングが一体化されています。すぐにモーターを取り付ける準備ができています。ベアリングは単に内部の回転部品です。直接自動化に必要な外側ハウジングと一体型ギアがありません。
A: セルフロック ギアにより、外力によってシステムが逆回転するのを防ぎます。強風によりパネルが簡単にずれてしまいます。セルフロック式ウォームギヤは、この逆方向の駆動に自然に抵抗します。これにより、脆弱な電子モーター ブレーキのみに依存することなく構造が保護されます。
A: メンテナンスは、ユニットの IP 定格と潤滑タイプに大きく依存します。プレミアム密閉ユニットでは最小限の介入が必要です。一般的なメンテナンスには、年に一度のシールの目視検査が含まれます。グリース塗布の間隔は、年に 1 回からユニットの寿命全体にわたって完全にメンテナンス不要のものまで多岐にわたります。
A: いいえ。二軸トラッキングでは、2 つの別々の平面にわたる動きが必要です。特殊な二軸機構が必要です。あるいは、2 つの別々の単軸ユニットを連携して使用することもできます。 1 つは水平方位角を制御します。もう 1 つは垂直仰角を管理します。
