間違ったベアリングコンポーネントを指定すると、早期の機械的故障につながります。計画外のダウンタイムとコストのかかる再設計が必然的に発生します。調達および設計のエンジニアは、非常に重要な決定段階に直面しています。一般的な仕様から最終的な発注書に移行するのは困難です。適用限界と材料科学の厳密な検証が必要です。また、承認する前にベンダーの品質管理を厳密に評価する必要があります。
この記事では、証拠に基づいた技術的評価のチェックリストを提供します。これは、注文したコンポーネントが運用上の現実を完全に満たしていることを確認するのに役立ちます。負荷容量と速度制限を正確に検証する方法を学びます。極限条件に適した材料を選択する方法について説明します。このガイドに従うことで、自信を持って注文書を発行できます。正確なエンジニアリング要件と期待寿命に適合するコンポーネントを確保できます。
ケージの材質 (スチール対ナイロン) を用途の動作温度と潤滑限界に厳密に合わせてください。
軌道面の剥離を防ぐために、シャフトとハウジングの硬度が選択した軸受サイズの公差と一致していることを検証します。
ISO 認証、材料トレーサビリティ、複雑なアセンブリに対するカスタム エンジニアリング サポートを提供する能力に基づいてサプライヤーを評価します。
初期単価だけでなく、潤滑間隔や設置上の制約も考慮して、トータルのライフサイクルコストを評価します。
エンジニアはコンポーネントを選択する前に、まず正確な動作パラメータを定義する必要があります。ベースラインのアプリケーション チェックにより、将来の致命的な障害を防ぎます。動的負荷要件と静的負荷要件を明確に区別する必要があります。動的荷重は、ベアリングに作用する連続的な操作力を表します。これらは、通常の回転中に予想される疲労寿命を決定します。静的荷重は、ピーク衝撃事象または定常力を表します。これらの力により、ローラーが塑性変形する可能性があります。
負荷容量を過剰に指定すると、貴重な資本が無駄になります。その結果、コンポーネントが大きくなります。過小な仕様を指定すると、早期の疲労とシステム障害が保証されます。両方の値を正確に計算する必要があります。次に、アプリケーションの最大回転速度 (RPM) を評価します。高速アプリケーションでは、大量の内部熱が発生します。この摩擦により、焼き付きを防ぐために特定の内部クリアランスと特殊なケージ設計が必要になります。
動作環境はベアリングの選択プロセスに直接影響します。すべての極限状態を包括的に文書化する必要があります。周囲温度、汚染リスク、腐食性要素を徹底的に文書化します。この環境データはシーリング要件を直接決定します。また、表面保護コーティングが必要かどうかも決まります。
避けるべきよくある間違い:
起動シーケンス中のピーク衝撃荷重を無視します。
標準シールが微粒子塵から保護していると仮定します。
夏季の動作中の周囲温度のスパイクを考慮していない。
これらの変数を慎重にマッピングすることで、コンポーネント選択の堅牢な基盤が確保されます。その後、特定のアーキテクチャの評価に進むことができます。

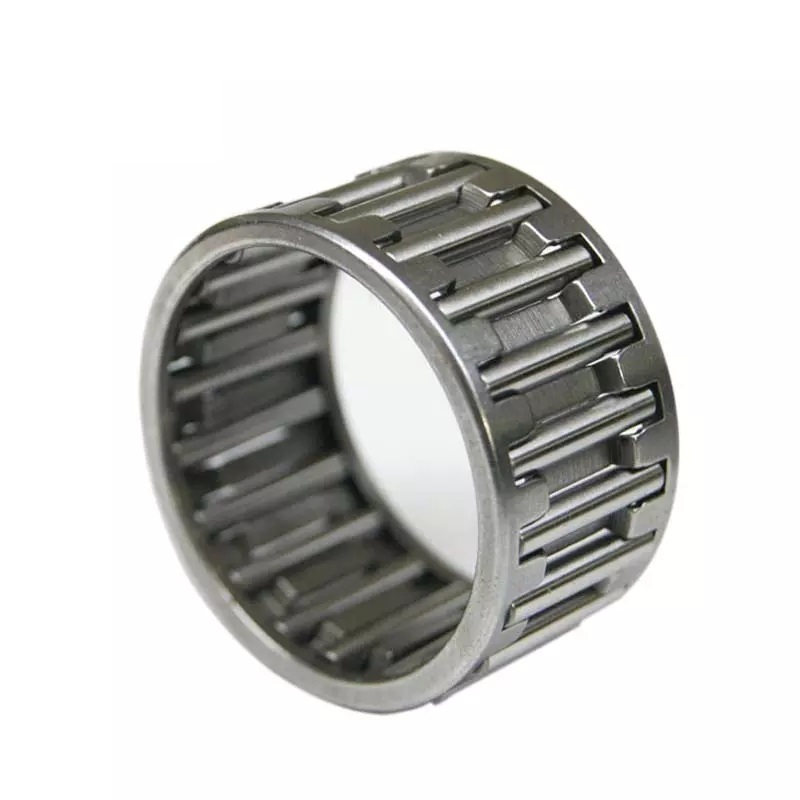

正しい物理アーキテクチャを選択することは、エンジニアリング上の極めて重要な決定です。設計に完全な 針状ころ軸受アセンブリが必要かどうかを評価する必要があります。完全なアセンブリには、機械加工された内側リングと外側リングの両方が含まれます。あるいは、絞り加工されたカップまたは機械加工された構成を指定することもできます。これらの設定では、硬化されたシャフトが内側の軌道として直接機能します。このアプローチにより、半径方向のスペースが大幅に節約されます。
エンジニアはまた、ケージド設計と総補型設計のどちらを選択するかを決定する必要があります。回転速度を高めるには、ケージ設計を使用する必要があります。ケージがローラーを分離し、内部摩擦を大幅に軽減します。最大の負荷容量を得るには、完全な補形の設計を使用する必要があります。総ころ設計にはケージがないため、より多くのローラーを使用できます。ただし、ローラー同士が擦れてしまいます。この摩擦により、低速に制限されます。
特定の 針状ころ軸受を評価する場合、材料の選択が最も重要です。主な選択肢は 2 つあります: スチールとナイロンです。
スチール製ベアリングケージ: これは、依然として過酷な条件における業界標準です。スチールは高温や激しい振動にも難なく対応します。過酷な化学環境にもよく耐えます。 リスクチェック: スチールは質量が重いです。この重い質量により、遠心力により極端な高速性能が制限される可能性があります。
ナイロンベアリングケージ: メーカーは通常、グラスファイバー強化ポリアミドを使用します。ナイロンは作動音の低減に最適です。鋼よりも限界潤滑シナリオにうまく対応します。軽量であるため、高速化にも対応します。 リスクチェック: 温度制限を厳密に検証する必要があります。ナイロンは高温になると急速に劣化します。
材料選択のベスト プラクティス: 連続動作温度を常に確認してください。室温データのみに依存しないでください。隣接するコンポーネントからの発熱により、ナイロン製ケージが予期せず溶けてしまう可能性があります。スチール製ケージは、熱データが不確実な場合に、より安全なベースラインを提供します。
精度要件は製造コストに直接影響します。合わせる必要があります。 ベアリングのサイズ公差を 特定の用途に標準的な産業用途では、航空宇宙グレードの公差が必要になることはほとんどありません。 ISO/ABEC クラスが高いと、コンポーネントのコストが不必要に膨らみます。一般的なギアボックスとコンベヤには標準公差クラスを指定する必要があります。
シャフトとハウジングの前提条件は交渉の余地がありません。ここでは透明性のある前提に基づいて作業を行っています。ベアリングがシャフト上で直接動作する場合は、シャフトを硬化する必要があります。業界標準では HRC 58 ～ 64 の硬度が必要です。また、シャフトが精密に研磨されていることを確認する必要があります。柔らかいシャフトに高公差ベアリングを注文すると、深刻な不一致が生じます。柔らかいシャフトは急速な摩耗と軌道面の剥離を引き起こします。
内部ラジアルすきまチェックも同様に重要です。熱膨張を考慮する必要があります。ベアリングは室温で完全に適合します。ただし、動作温度では完全に焼き付く可能性があります。これは、内部ラジアルすきまが正しく指定されていない場合に発生します。内側のリングは外側に広がります。外側ハウジングが内側に収縮する可能性があります。適切なクリアランスにより、致命的な焼き付きが防止されます。
標準内部ラジアルすきまクラス
クリアランスクラス | アプリケーションの特徴 | 典型的なユースケース |
|---|---|---|
C2(タイト) | 振動は最小限に抑えられ、高い精度が要求されます。 | 精密工作機械。 |
CN（標準） | 通常の動作条件と温度。 | 一般的な電気モーター。 |
C3（ルース） | 中程度の熱膨張が予想されます。 | 産業用ギアボックス、ポンプ。 |
C4 (エクストラルース) | 極端な熱膨張または締りばめ。 | 振動スクリーン、加熱ロール。 |
常にエンジニアリング チームと協力して、C3 または C4 の要件を確認してください。このパラメータを見落とすと、依然として起動失敗の主な原因になります。
完璧な設計は、適切な実装戦略がなければすぐに失敗します。潤滑戦略を早期に最終決定する必要があります。ベアリングが事前に潤滑され、密封された状態で届くかどうかを確認します。あるいは、集中潤滑システムへの接続が必要になる場合もあります。潤滑済みユニットにより、最初の組み立てが簡単になります。集中システムは、アクセスできない機械に対してより優れた長期信頼性を提供します。
オイルとグリースの選択は、パフォーマンスに大きな影響を与えます。オイルは冷却能力を大幅に向上させます。高速アセンブリから効果的に熱を奪います。グリースにより優れたシール性を実現します。汚染物質をブロックし、低速環境でも寿命を保証します。グリースはオイルよりも湿った状態でも洗い流されにくいです。
設置のリスクは、コンポーネントの寿命に大きな脅威をもたらします。取り付けプロセスを調達計画に組み込む必要があります。絞りカップのバリエーションには、特定の圧入ツールが必要です。整備士が標準のハンマーを使用して取り付けることはできません。不適切な取り付け力が加わると、外輪が即座に変形します。この歪みにより、動作が開始される前にコンポーネントの定格寿命が失われます。組立フロアに正しいアーバー プレスとマンドレルが設置されていることを確認する必要があります。
図表：潤滑方式の比較
グリース: 漏れのリスクが低く、汚染物質の遮断に優れ、速度制限が低く、放熱性が低い。
オイルバス: 中程度の漏れリスク、良好な内部洗浄、中程度の速度制限、中程度の熱放散。
オイルミスト: システムコストが高く、摩擦が最も低く、速度制限が最も高く、優れた放熱性を備えています。
適切な圧入技術について組立担当者をトレーニングしてください。外殻に微細な歪みがあるだけでも、ローラーの負荷が不均一になります。不均一な荷重は、軌道面の早期疲労に直接つながります。
あなたのベアリングの信頼性は、そのメーカーと同じくらい信頼できます。サプライヤーを評価するには、厳格な品質保証チェックが必要です。材料のトレーサビリティは最も重要な要素です。バッチごとに材料試験レポート (MTR) が必要です。これらのレポートは鋼の純度を検証し、通常は 52100 軸受鋼規格を確認します。非金属不純物は、予測不可能な疲労寿命の主な原因となります。微細な介在物は、重い負荷がかかると応力上昇を引き起こします。
コンプライアンスと権威によって、プレミアムベンダーと平凡なベンダーが区別されます。現在 ISO 9001 認証を取得しているベンダーの候補リストを作成します。自動車用途の場合は、IATF 16949 への準拠が必要です。これらのフレームワークは、標準化された製造プロセスを保証します。また、厳密な欠陥追跡方法も保証します。
プロトタイピング能力は、強力なエンジニアリング パートナーであることを示しています。ベンダーが少量のプロトタイプを提供できるかどうかを尋ねます。これらはベンチテストに必要です。これは、会社を大量生産に固定する前に実行してください。ベンチテストでは、実際のシナリオでのクリアランスと材料の仮定を検証します。
最後に、サプライチェーンの透明性を要求します。標準リードタイムを徹底的に評価します。カスタムオーダーの納期と比較してください。世界的なサプライチェーンの混乱により、生産ラインが停止する可能性があります。ベンダーの納品能力がお客様の製造スケジュールと完全に一致していることを確認します。重要なコンポーネントの安全在庫契約について質問します。
正しい針状ころ軸受を注文するには、基準寸法をはるかに超えたものを探す必要があります。エンジニアは、熱制限に対してケージの材料を慎重に検証する必要があります。シャフトの硬さがベアリングの耐荷重と一致していることを確認する必要があります。公差と内部クリアランスを適切に指定すると、熱膨張のリスクが軽減されます。設置上の制約に対処することで、コンポーネントが組立フロアでも確実に耐えられるようになります。
負荷、速度、環境データを注意深く収集します。このデータを形式的な見積依頼書 (RFQ) に構造化します。あるいは、アプリケーション エンジニアに直接相談して、CAD モデルを確認してください。大量注文の前にこれらのパラメータを検証することで、運用の成功が保証され、コストのかかる機械の再設計が防止されます。
A: ベアリングの耐荷重に合わせて、シャフトは HRC 58 ～ 64 まで硬化する必要があります。シャフトがこのしきい値よりも柔らかい場合、ローラーが表面をへこみます。これにより、急速な摩耗、軌道面の剥離、そして最終的には致命的な故障が発生します。
A: ナイロンは通常、約 120°C (250°F) の連続使用に制限されます。極度の熱の下では急速に劣化し、溶けます。スチールは、構造の完全性を失うことなく、大幅に高い温度限界に対応します。ケージの材質をアプリケーションの熱プロファイルに直接一致させる必要があります。
A: 内部クリアランスは動作中の熱膨張に対応します。摩擦により熱が発生すると、内輪が膨張し、ハウジングが収縮します。 C3 または C4 クリアランスを指定すると、ローラーの固着が防止され、動作温度での致命的な焼き付きが回避されます。
A: 低速アプリケーションでは最大の静荷重容量を得るために、総ころ設計を選択してください。高速で連続回転するには、ケージ付きアセンブリを選択してください。保持器によりローラー同士の擦れが防止され、摩擦と発熱が大幅に軽減されます。
